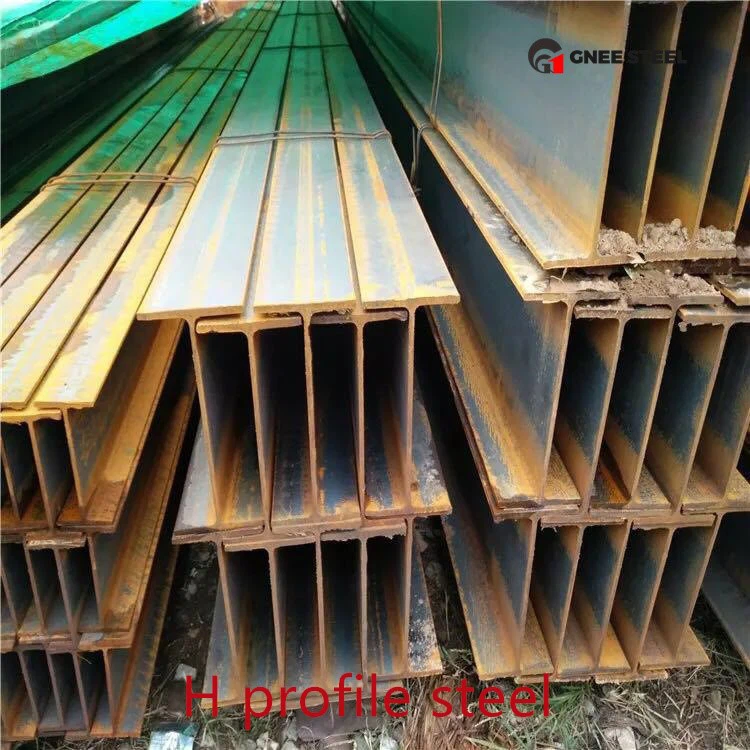

ASTM A36 A572 เหล็กกล้าคาร์บอนสำหรับสะพานวิศวกรรมโครงสร้างใช้ H Beam

ลำแสง H- เป็นส่วนที่ประหยัดและมีประสิทธิภาพสูง-ด้วยการกระจายพื้นที่หน้าตัด-ที่ได้รับการปรับปรุงให้เหมาะสมยิ่งขึ้น และอัตราส่วนความแข็งแรง-ต่อ-น้ำหนักที่สมเหตุสมผลมากขึ้น

คุณสมบัติ

ลำแสง H- มีข้อได้เปรียบในด้านความต้านทานการโค้งงอที่แข็งแกร่ง โครงสร้างที่เรียบง่าย ประหยัดต้นทุน และมีโครงสร้างน้ำหนักเบาในทุกทิศทาง และมีการใช้กันอย่างแพร่หลาย

ASTM A36 เหล็กกล้าคาร์บอน: เกรดเหล็กกล้าคาร์บอนผสมต่ำ-อเนกประสงค์ที่ได้รับการยอมรับอย่างกว้างขวางในด้านความแข็งแรงและความเหนียวที่สมดุล ด้วยกำลังครากขั้นต่ำ 36 ksi (248 MPa) และช่วงความต้านทานแรงดึง 58–80 ksi (400–552 MPa) ASTM A36 จึงมีความเป็นเลิศในการใช้งานโครงสร้างทั่วไป-รวมถึงการวางโครงดาดฟ้าสะพาน ระยะเข้าใกล้ และโครงสร้างรองรับรอง ความสามารถในการเชื่อมที่ยอดเยี่ยม (เข้ากันได้กับวิธีการเชื่อมทั่วไป เช่น SMAW, GMAW และ FCAW) และความสามารถในการขึ้นรูปทำให้ปรับแต่งได้ง่าย ในขณะที่ความต้านทานการกัดกร่อนปานกลาง (เมื่อจับคู่กับการเคลือบป้องกัน เช่น การชุบสังกะสีหรืออีพ็อกซี่) ช่วยให้มั่นใจถึงความทนทานในสภาพแวดล้อมในเมือง ชายฝั่ง และอุตสาหกรรม

ASTM A572 เหล็กกล้าคาร์บอน: เกรดโลหะผสม (HSLA) ที่มีความแข็งแรงสูง-ต่ำ{1}}ได้รับการออกแบบทางวิศวกรรมสำหรับความต้องการด้านโครงสร้างงานหนัก- โดยเฉพาะอย่างยิ่งในสะพานที่มีช่วง-ช่วงยาวและโครงสร้างพื้นฐานที่รับน้ำหนักบรรทุกสูง- มีจำหน่ายหลายเกรดย่อย- (เช่น A572 เกรด 50, 60, 65) ซึ่งเป็นรุ่นที่ใช้กันอย่างแพร่หลายที่สุด-A572 เกรด 50-มีความต้านแรงดึงขั้นต่ำ 50 ksi (345 MPa) และความต้านทานแรงดึง 65–100 ksi (448–689 MPa) อัตราส่วนความแข็งแรง-ต่อ-น้ำหนักที่เพิ่มขึ้นนี้ช่วยลดปริมาตรของวัสดุและน้ำหนักบรรทุกเสียเปล่าของโครงสร้าง ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับสะพานที่มีช่วงยาว (เช่น สะพานคาน สายเคเบิล-โครงสร้างย่อยของสะพานที่ค้างอยู่) ซึ่งการลดน้ำหนักให้เหลือน้อยที่สุดโดยไม่กระทบต่อความแข็งแกร่งถือเป็นสิ่งจำเป็น A572 ยังมีความเหนียวที่เหนือกว่า แม้ในอุณหภูมิต่ำ และยังคงความสามารถในการเชื่อมได้ดีเยี่ยม ทำให้เหมาะสำหรับสภาพอากาศที่รุนแรงและบริเวณที่เกิดแผ่นดินไหว

ข้อดีทางโครงสร้างสำหรับวิศวกรรมสะพานและโครงสร้าง

การออกแบบหน้าตัด "I/H" อันเป็นเอกลักษณ์ของคาน H-- ได้รับการปรับให้เหมาะสมสำหรับการใช้งานสะพานและโครงสร้างโดยเฉพาะ และเมื่อจับคู่กับเหล็กกล้า ASTM A36 หรือ A572 ก็ให้ข้อดีหลักสามประการ:

การกระจายน้ำหนักอย่างมีประสิทธิภาพ: หน้าแปลนกว้างและแผ่นหนาของลำแสง H-กระจายโมเมนต์การโค้งงอ แรงเฉือน และแรงตามแนวแกนอย่างสม่ำเสมอ- ซึ่งมีความสำคัญอย่างยิ่งสำหรับโครงสร้างสะพานที่รับน้ำหนักแบบไดนามิก (เช่น การจราจรของยานพาหนะ ลม และการขยายตัวทางความร้อน) การออกแบบนี้ช่วยลดความเข้มข้นของความเครียด ลดความเสี่ยงของความล้มเหลวจากความเมื่อยล้าตลอดอายุการใช้งานของสะพาน

ความยืดหยุ่นในการผลิต: คานทั้ง ASTM A36 และ A572 H- เข้ากันได้กับกระบวนการผลิตมาตรฐาน รวมถึงการตัด การเจาะ การเจาะ และการเชื่อม ช่วยให้วิศวกรสามารถบูรณาการเข้ากับการออกแบบสะพานที่ซับซ้อน (เช่น ช่วงโค้ง คานเรียว) และเชื่อมต่อเข้ากับส่วนประกอบโครงสร้างอื่นๆ (เช่น พื้นคอนกรีต คานเหล็ก) ได้อย่างแม่นยำ

ต้นทุน-ประสิทธิผล: ความพร้อมใช้งานอย่างแพร่หลายของ ASTM A36 และต้นทุนวัสดุที่ต่ำกว่า ทำให้เหมาะสำหรับ-โครงการที่คำนึงถึงงบประมาณหรือโครงสร้างสะพานรอง ในขณะที่ความแข็งแรงสูงของ ASTM A572 ช่วยลดความต้องการสมาชิกสนับสนุนเพิ่มเติม- ซึ่งลดต้นทุนการก่อสร้างโดยรวม ค่าใช้จ่ายในการขนส่ง และเวลาในการติดตั้งสำหรับสะพานขนาดใหญ่-

การปฏิบัติตามข้อกำหนดและการประกันคุณภาพ

คาน ASTM A36 และ A572 H- ทั้งหมดผ่านมาตรการควบคุมคุณภาพที่เข้มงวดเพื่อให้เป็นไปตามมาตรฐาน ASTM:

การทดสอบวัสดุ (การวิเคราะห์แรงดึง การโค้งงอ การกระแทก และองค์ประกอบทางเคมี) เพื่อตรวจสอบคุณสมบัติทางกล

การตรวจสอบขนาด (ความกว้างของหน้าแปลน ความหนาของราง ความสมมาตรตามขวาง-) เพื่อให้มั่นใจว่าสอดคล้องกับแบบโครงสร้าง

การทดสอบแบบไม่ทำลาย- (NDT) เช่น การทดสอบอัลตราโซนิก (UT) และการตรวจสอบอนุภาคแม่เหล็ก (MPI) เพื่อตรวจจับข้อบกพร่องภายในหรือพื้นผิวที่อาจส่งผลต่อประสิทธิภาพของโครงสร้าง

การตรวจสอบคุณภาพเหล่านี้ช่วยให้มั่นใจว่าเป็นไปตามมาตรฐาน ASTM A36 (ASTM A36/A36M-24) และ ASTM A572 (ASTM A572/A572M-24) รวมถึงกฎระเบียบอุตสาหกรรมเพิ่มเติมสำหรับการก่อสร้างสะพาน (เช่น ข้อกำหนดการออกแบบสะพาน AASHTO LRFD)

ขอบเขตการใช้งานในวิศวกรรมสะพาน

คาน ASTM A36 และ A572 H- เป็นส่วนสำคัญของสะพานประเภทต่างๆ:

สะพานทางหลวงและทางรถไฟ: ใช้เป็นคานหลัก คานพื้น และคานค้ำเพื่อรองรับการสัญจรหนาแน่น

สะพานคนเดิน: ให้โครงน้ำหนักเบาแต่ทนทาน ด้วยมาตรฐาน ASTM A36 ที่ให้ประสิทธิภาพด้านต้นทุนสำหรับช่วงที่สั้นกว่า

สะพานอุตสาหกรรม (เช่น เครนเหนือศีรษะ): ASTM A572 เกรด 50 มีความแข็งแรงสูง รองรับโหลดเครนแบบไดนามิกและการใช้งานบ่อยครั้ง
