คำอธิบายผลิตภัณฑ์

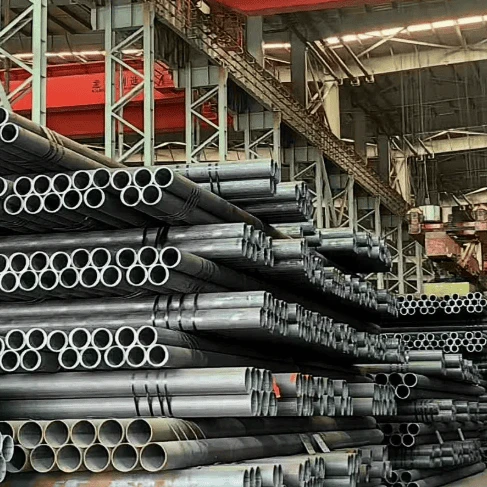

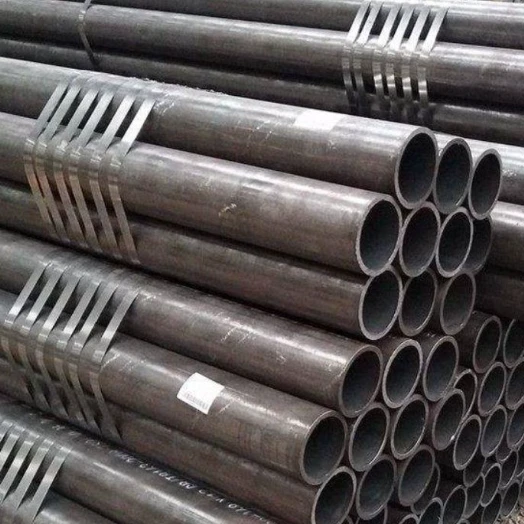

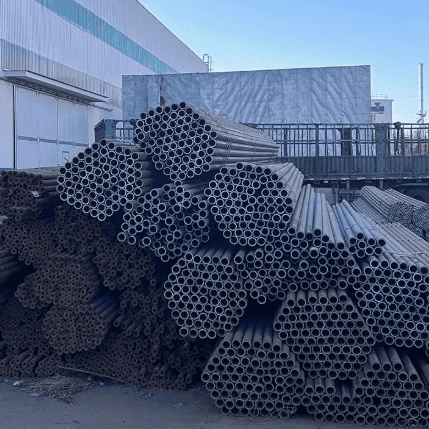

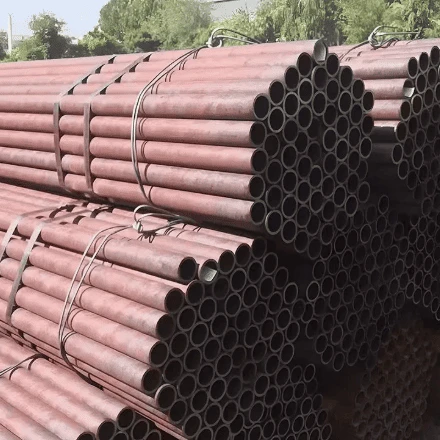

ท่อ ASTM A335 P11 หรือที่เรียกกันทั่วไปในชื่อท่อ 1.25Cr-0.5Mo หรือ Chrome moly P11 และระบุโดยท่อ UNS K11597 เป็นท่อเหล็กอัลลอยด์เฟอร์ริติกไร้ตะเข็บ-ที่ออกแบบมาเพื่อการใช้งานที่อุณหภูมิสูงโดยเฉพาะ
การกำหนด "P11" บ่งบอกถึงองค์ประกอบของวัสดุ P11 ที่แม่นยำภายในมาตรฐาน ASTM A335 โดยมีโครเมียมประมาณ 1.00-1.50% และโมลิบดีนัม 0.44-0.65% การผสมนี้ให้การปรับปรุงที่สำคัญในด้านความแข็งแรงที่อุณหภูมิสูง ความต้านทานการคืบคลาน และความต้านทานการเกิดออกซิเดชันเมื่อเปรียบเทียบกับเหล็กกล้าคาร์บอน ทำให้ท่อ P11 ของโลหะผสมเหล็กเหล่านี้มีความหลากหลายสูง
กระบวนการผลิตที่ไร้รอยต่อ ไม่ว่าจะโดยการรีดร้อนหรือการวาดเย็น ช่วยให้มั่นใจได้ว่าท่อ ASTM S335 เกรด P11 มีโครงสร้างที่เป็นเนื้อเดียวกัน ให้ความแข็งแกร่งและความสมบูรณ์ที่เหนือกว่าภายใต้สภาวะ-แรงดันสูงและอุณหภูมิสูง-
ท่อ ASME SA335 P11 เป็นมาตรฐานเทียบเท่าที่ใช้บ่อยสำหรับการใช้งานที่ควบคุมโดยรหัสหม้อไอน้ำและภาชนะรับความดัน เนื่องจากคุณสมบัติที่หลากหลายและประวัติที่ได้รับการพิสูจน์แล้ว วัสดุ P11 จึงเป็นรากฐานสำคัญในอุตสาหกรรมที่ต้องการท่ออุณหภูมิสูง P11{5}} ที่เชื่อถือได้
ข้อมูลจำเพาะของผลิตภัณฑ์
| คุณสมบัติข้อมูลจำเพาะ | รายละเอียดสำหรับท่อ ASTM A335 P11 |
|---|---|
| มาตรฐานหลัก | มาตรฐาน ASTM A335 / ASME SA335 |
| ระดับ | P11 |
| การกำหนด UNS | K11597 |
| กระบวนการผลิต | ไร้รอยต่อ (รีดร้อนหรือดึงเย็น) |
| เส้นผ่านศูนย์กลางภายนอก/O.D. (OD) | NPS 1/2" ถึง NPS 24" (21.3 มม. ถึง 610 มม.) ขนาดใหญ่ขึ้นตามคำขอ |
| ความหนาของผนัง (WT) | ตารางที่ 40, SCH STD, SCH 80, SCH XS, SCH 160 และกำหนดการอื่น ๆ ตาม ASME B36.10M |
| ความยาว | สุ่มเดี่ยว (SRL), สุ่มคู่ (DRL), 20 ฟุต (6 ม.), 40 ฟุต (12 ม.) หรือความยาวตัดแบบกำหนดเอง |
| สิ้นสุดการเชื่อมต่อ | Plain End (PE), Bevelled End (BE) ตามมาตรฐาน ASME B16.25 สำหรับการเชื่อม |
| การรักษาความร้อน | โดยทั่วไปจะจำหน่ายในสภาวะอบอ่อนแบบสมบูรณ์หรือแบบไอโซเทอร์มอล หรือแบบปกติและแบบนิรภัย การแบ่งเบาบรรเทามักจะอยู่ที่หรือสูงกว่า 650 องศา (1200 องศา F) |
| การทดสอบและการรับรอง | การทดสอบอุทกสถิต NDE (อัลตราโซนิก อนุภาคแม่เหล็ก ฯลฯ ตามมาตรฐาน/ข้อกำหนด) การทดสอบทางกล การวิเคราะห์ทางเคมี ใบรับรองการทดสอบโรงงาน (MTC) ถึง EN 10204 3.1. |
| มาตรฐานอ้างอิงสำหรับการผลิตและการทดสอบ: | ASTM A999/A999M (ข้อกำหนดทั่วไป), ASTM E213 (การทดสอบอัลตราโซนิก), ASTM E309 (กระแสไหลวน) ฯลฯ |
องค์ประกอบของวัสดุ
| มาตรฐาน ASTM A335 P11 | แมงกานีส | โมลิบดีนัม | ฟอสฟอรัส | คาร์บอน | กำมะถัน | โครเมียม | ซิลิคอน |
|---|---|---|---|---|---|---|---|
| 0.30 – 0.60 | 0.44 – 0.65 | สูงสุด 0.025 | 0.05 – 0.15 | สูงสุด 0.025 | 1.00 – 1.50 | 0.50 – 1.00 |
คุณสมบัติทางกล
| คุณสมบัติ | ค่า |
|---|---|
| ความต้านแรงดึง | ขั้นต่ำ 60,000 psi (415 MPa) |
| ความแข็งแรงของผลผลิต (ออฟเซ็ต 0.2%) | ขั้นต่ำ 30,000 psi (205 MPa) |
| การยืดตัวใน 2″ (50 มม.) | ขั้นต่ำ 30% (ตามยาว) |
| ความแข็ง | 179 HBW (บริเนล) / 89 HRB (Rockwell B) สูงสุด (สภาพอบอ่อน) |
การใช้งานท่อไร้รอยต่อเหล็กกล้าโลหะผสม ASTM A335 P11
คุณสมบัติที่หลากหลายและความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วของท่อ ASTM A335 P11 ทำให้ท่อเหล่านี้เป็นวัสดุที่ใช้กันอย่างแพร่หลายในบริการที่อุณหภูมิสูง-ต่างๆ ในอุตสาหกรรมต่างๆ ท่อโลหะผสมเหล็ก P11 ของเราได้รับความไว้วางใจสำหรับการใช้งานที่สำคัญเหล่านี้:
การผลิตไฟฟ้า:ท่อไอน้ำ (ไอน้ำหลัก การอุ่นร้อนในสภาวะปานกลาง) ส่วนหัว ท่อป้อนน้ำของหม้อไอน้ำ และท่อหม้อไอน้ำ P11 ในส่วนฮีตเตอร์ซุปเปอร์ฮีตเตอร์และฮีตเตอร์ของหม้อไอน้ำอุตสาหกรรมและสาธารณูปโภค
โรงงานปิโตรเคมี: ดำเนินการวางท่อสำหรับไฮโดรคาร์บอน ไอน้ำ และของเหลวอื่นๆ ที่อุณหภูมิสูง หลอดเตา; และส่วนประกอบสำหรับเครื่องแลกเปลี่ยนความร้อน
โรงกลั่นน้ำมัน:ระบบท่อสำหรับหน่วยกลั่นน้ำมันดิบ หน่วยแคร็กตัวเร่งปฏิกิริยา ไฮโดรทรีเตอร์ และสตรีมกระบวนการที่อุณหภูมิสูง-อื่นๆ
โรงงานแปรรูปก๊าซ:อุปกรณ์และท่อจัดการก๊าซอุณหภูมิสูง-
การบริการอุณหภูมิสูงทางอุตสาหกรรมทั่วไป-: การใช้งานใดๆ ที่ต้องการความแข็งแรง ความต้านทานต่อการเกิดออกซิเดชัน และความต้านทานการคืบคลานที่ดีที่อุณหภูมิโดยทั่วไปจะสูงถึงประมาณ 580 องศา (1,075 องศา F)
ความน่าเชื่อถือและอัตราส่วนประสิทธิภาพต้นทุนที่ดี-ของท่อเหล็กโลหะผสม A335 P11 ทำให้เป็นวัตถุดิบหลักในอุตสาหกรรมสำหรับข้อกำหนดท่ออุณหภูมิสูง P11 -
